第一节制品外观及尺寸检验

一、技能要求

（一）能目测制品形状、颜色等外观状态是否符合生产任务书要求, 能识别制品表面缺陷，判断表面缺陷类型并能控制使用，能判定制品针孔、裂纹、固化不良等缺陷.

（二）能使用米尺、游标卡尺等测量工具测量制品尺寸并确认是否在误差范围内。

（三）能对玻璃钢拉挤制品质量进行检验，分析产生毛刺、气泡、裂纹、未固化完全等缺陷的原因并提出解决方案。



二、相关知识

（一）拉挤制品表观特征

合格的拉挤制品应具有光滑平整的表面，无孔隙、裂纹、气泡、分层、发白等缺陷。但使用不同的增强材料，拉挤制品的外观也会呈现不同的效果。纯玻璃纤维制品的表面应该是最好的，手感细腻而光滑。但出于对横向强度的考虑，大部分拉挤制品会在表面铺设缝编毡、连续毡等材料，这种表面由于毡材上缝编线或短切纤维的随机排布而显得较为粗糙，这种情况下可以在最外层加上一层表面毡，除了改善产品外观效果，还可以降低拉挤制品与模具之间的摩擦力，提高制品的耐腐蚀性。





（二）拉挤制品表面缺陷知识

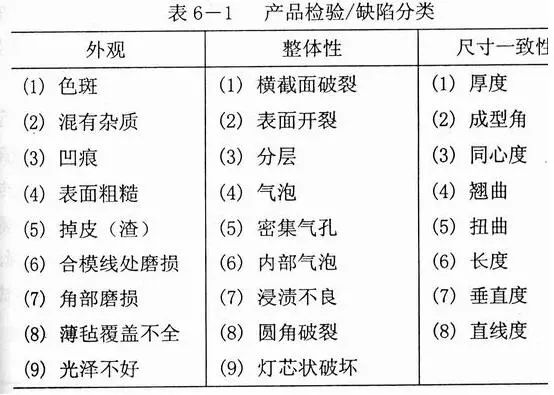

拉挤制品检验的内容主要有：外观检验、整体性检验和尺寸检验。拉挤制品产生缺陷的原因大致有三类：材料组成、工艺参数和工艺方法。材料组成指树脂配方、粗纱、玻纤毡、表面毡等质量因素引起的缺陷；工艺参数指由模具温度、拉挤速度等参数设置不当引起的缺陷：工艺方法指与树脂浸渍方法、预成型模、成型模具和拉挤设备相关联的缺陷。拉挤制品检验、缺陷分类见下表。





（三）尺寸测全仪器使用

拉挤制品中，常用到的测量仪器有以下几种：

1.盒尺 用于测量拉挤制品的长度，量程一般为3m, 5m等精度为1 mm．

 2.游标卡尺  用于检测产品的轮廓尺寸，如厚度、宽度等，量程一般为250mm,其精度为0. 02mm。

3.宽坐角尺用于检测制品切割面与长度方向的垂直程度。

4.直角尺用于检验产品内外直角的偏差，标有刻度，也可以用在后加工的画线工作中。

5.水平尺一般在模具调平时使用，确保模具与牵引台面的一致性。



（四）拉挤制品质量检测技术

拉挤制品的质量检测内容较多，包括外观、尺寸精度、性能指标等各个方面。



1.外观主要是指产品颜色是否均匀，产品的表面和端面是否存在裂纹，表面是否光滑等。外观是拉挤制品最基本，也是最直接的检测项目，一般采用目测的方法。

2.尺寸精度主要是指产品截面各个部位的厚度、角度等是否在客户要求的公差范围之内，一般使用游标卡尺和直角尺来测量。要求较高的产品还会对产品的平整度、直线度进行严格的控制，这就需要送往专门的检测机构做测试，如果是批量较大的生产，也可以专门制作用于测量平整度和直线度的工装，便于日常生产中的随时检验，保证产品质量。

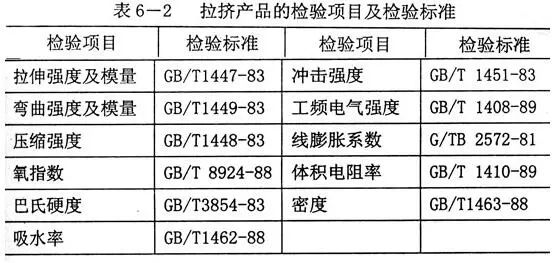

3.性能指标拉挤制品性能测试项目较多，一般通过加工标准试样，按照国家标准进行测试，有专门的测试机构。





  第二节制品表面缺陷分析判断与修补

一、技能要求

能根据现场情况及检测记录的工艺参数等因素引起的气泡、针孔、裂纹、固化不完全进行判断，对已确定的问题，能使用工具及辅助工具进行修复。



二、相关知识

（一）制品缺陷分析与判断



1.拉挤制品缺陷及纠正知识

在拉挤生产中，操作者应密切关注产品的在线质量状况，在产品外观、性能出现异常时应及时作出反应，观察生产现场条件是否有所改变，工艺参数是否稳定等，并作出调整方案。在生产过程中，拉挤制品所出现的缺陷类型及原因分析如下：



（1）表面出现纤维及毡堆积

结果：增强材料在模具入口处相互缠绕、挤压，导致产品在模具内受到阻力增大，严重时会导致产品破坏。产生的原因：

a.纤维发生中断后发生堆积。

b.纱束的松紧股太多。

c.纤维粘度较高，导致模腔压力过大。

d.牵引速度过高。

e.模具入口的设计不合理，增强材料入模不顺畅。

f.预成型体系设计不合理，导致增强材料行进不流畅。



（2）产品固化程度不够

结果：产品外观无光泽，强度不够。原因分析：

a.牵引速度过快。

b.温度设置过低。

c.固化剂用量不足。



（3）表面粘模，出现局部掉皮

结果：产品局部与模具粘附，导致阻力增大使牵引拉力急剧升高，最终堵模。

原因分析：

a.纤维含量过低或填料加入量少。

b.内脱模剂效果不好或用量太少。

c.速度过快。

d.前区温度设置过高。



（4）表面出现鳞片状

结果：表面光洁度差。

原因分析：

a.脱离点应力太高，产生爬行蠕动。

b.脱离点太超前于固化点。



（5）产品表面或内部出现裂纹一

结果：外观不良，性能下降。原因分析：

a.速度太快，产品内外固化不一致。

b.温度设置不合理，产品固化过于剧烈。

c.模具太短，产品固化不良。

d.增强材料与基体材料匹配性不佳。

e．基体材料粘结性较差。

f.产品较厚，固化放热量过高。



 （6）产品表面附着粉状物

结果：模具内阻力增加，导致堵模。原因分析：

a.模具内表面光洁度差，或局部镀层脱落。

b.模内有粘模，导致制品表面损伤。



（7）产品表面有液态粘态物质渗出

结果：产品外观不佳，出现表层裂纹。原因分析：

a.制品固化不完全，温度低或拉速过快。

b.纤维含量少，收缩大，未固化树脂喷出。

c.温度设置不合理，内外固化不同步。



（8) 表面出现不平整，有深色沟痕

现象：产品外观较差。原因分析：

a.局部的纤维含量较低。

b.有粘膜现象。

c. 表面毡层打折。



（9)表面出现白纱或发白

结果：产品表面不良。

原因分析：

a.纱和毡浸渍不完全，毡层过厚或毡材浸溃性能不佳。

b.有杂质混入，在毡层间形成气泡。

c.纤维含量过高。



（10）表面起毛

结果：表面外露纤维。

原因分析：

a：纤维含量过高。

b:树脂与纤维匹配不好，浸渍不良。



（11）制品弯曲、扭曲变形

原因分析：

a:制品固化不同步，产生固化应力。

b:制品出模后压力降低，在应力作用下变形。

c:制品里各部分材料不均匀，导致固化收缩不一致。

d:出模时产品未完全固化，在外来牵引力作用下产生变形。

e:模具与牵引力方向的相对位置需调整。

f:温度、速度参数设置不匹配。



（12）制品缺边角

原因分析：

a:局部纤维含量不够。

b:上下模之间的配合精度差或有划伤，造成载和模线上有结、积聚，致使制品缺角、少变。



（二）拉挤制品修复知识

对于热固性拉挤制品来说，在一定的工艺参数设置下，产品在从模具中拉制出来之后，产品的外观结构和内在性能就基本成为一个无法改变的状态，可修复的余地很小。当然外观的缺陷，可通过采用一定的补救措施如喷涂处理效果较好，但会很大程度上增加产品的造价，如果不是客户有专门要求，一般不提倡使用这种方法。对于内部缺陷就只能通过调节工艺参数来得到提高。所以对于正常拉挤制品，操作者所能做的，只是进行适当的后加工处理，使产品更加完美。



1.产品两段进行封头

有些产品需要用在环境比较恶劣的腐蚀环境中，为提高产品的使用寿命，需要对产品断面进行封闭，减少腐蚀介质通过截面的裂纹或缺陷对产品性能的破坏，封闭材料采用普通树脂即可。



2.拉挤产品毛刺的清理方法

拉挤毛刺一般比较少，多数出现在产品切割端面，在后处理过程中可以用圆锉、平锉等工具进行适当修理，也可以用砂纸进行打磨。



（三）制品送检报告

1.技能要求

能对制品进行合理取样送检，能编写制品质量报告。



2.相关知识

(1）拉挤制品检验及取样规则

产品检验规则是考核和测定产品质量是否符合标准要求而采用的一种方法和手段。它是产品制造部门和用户确定产品是否合格所共同遵守的基本原则。在我国大部分的产品标准中，都把检验统一为型式检验（例行检验）与出厂检验（交收检验）两类。在所有产品标准中，均应规定出厂检验的规则和试验项目，而对型式检验（例行检验），则在规定产品标准中应明确其进行条件、规则和试验项目。一般说来，型式检验是对产品各项质量指标的全面检验，以评定产品质量是否全面符合标准，是否达到全部设计质量要求。出厂检验是对正式生产的产品在交货时必须进行的最终检验，检查交货时的产品质量是否具有形式检验中确认的质量。产品经出厂检验合格，才能作为合格品交货。出厂检验项目是形式验项目的一部分。



对拉挤制品而言，在下列情况之一时形式检验：

a.首次生产或正常后遇到材料、结构及工艺有明显改变，可能影响产品性能时。

b.投产之后，产品结构、材料、二艺及参数有较大改变，可能影响产品性能时。

c.正常生产12个月后。

d.出厂检验结果与上次型式检验有较大差异时。

e.国家质量监督机构提出型式检验要求时。



拉挤产品的取样可以采取抽样方式，从检验批次产品中随机抽取。抽取数量可以根据产品具体情况而定，也可以由供需双方共同商定。如果所抽样品，规定检验项目全部合格，则可判定相应批次的产品全部合格，否则为不合格。



(2)拉挤制品质量测试报告的编写方法

拉挤制品是否满足客户要求，除了生产厂家自身对其尺寸、外观的检验，大部分情况下必须按照客户提供的指标进行材料性能的测试或产品整体性能的测试。通过测试报告得出的结果，可以很大程度上反映产品的质量水平。也是作为证明产品合格的依据。进行玻璃钢制品性能检测的机构很多，如果是提供给客户的文件，就应选择较大的、具有一定资质的权威测试部门。如果只是生产厂家用来比较不同配方的产品性能情况，作为技术的积累或摸索材料性能，则可以利用万能试验机来进行验。对于产品试样的制备，能够运用标准的，尽量运用标准，没有标准的，可以根据实际情况作出测试的方案，但是一定要保证多次试验的条件、环境一致性，才能最大程度地反映出性能的变化。



3.质量控制及改进

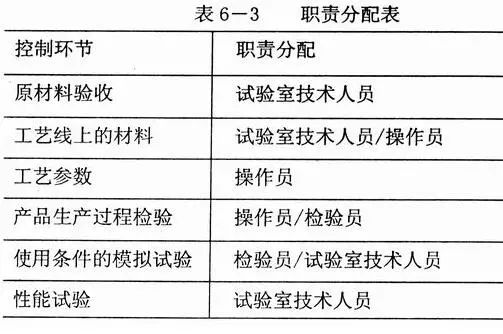

产品是否能稳定地达到所要求的性能与质量水平，在很大程度上取决于厂家对质量控制的努力程度。在拉挤生产中有很多的质量控制点，但由于在试验设备与人员上的投资原因，少有厂家在最大程度上做到了这点，而有很多的厂家连最基本的质量控制能力也不具备。其实只要简单地理解质量链上的关键环节，依靠自己的努力和外部（比如实力较强的原料供应商）支持，条件有限的厂家仍能取得很好的结果。拉挤中的质量控制点及职责分配如下，如果有条件应对每一环节进行控制。
