二次风门气动产品

2015-12-11 11:19     浏览：1349
二次风门气动产品

二次风门气动产品

       DWE系列二次风门气动控制装置根据锅炉负荷及燃料投切情况对二次风挡板进行控制。由现场气动执行机构和就地控制柜两部分组成，控制柜中包括定位器与空气处理单元，位置检测器安装在现场执行机构上，位置反馈功能可通过定位器内部可选插件来实现，执行机构行程可根据用户要求选择，整个系统结构设计追求简洁牢固，性能稳定可靠。
       DWE系列二次风门气动执行机构是以标准的压缩空气为动力源，控制器接受主控室DCS系统给出的4－20mA指令信号，对锅炉二次风挡板开度进行精确控制，使二次风量能够与锅炉负荷及燃料投切相匹配，使锅炉高效率运行。它分为DWE－A、DWE－C两个系列。具有控制精度高，调试方便；耐高温，最高可达150℃；定位器分体安装，使其适用于恶劣的环境条件，日常操作方便；气缸启动压力低，可调性能好，响应时间快；具有机械卡涩报警保护功能；系统故障率低，日常运行免维护等突出特点。

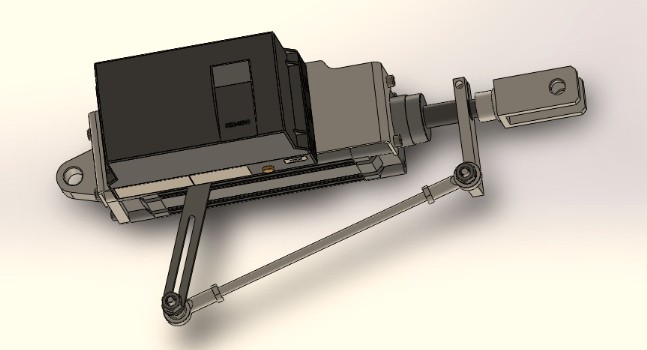

DWE-A型

产品特点

——控制精度高，调试方便；
——气缸无油润滑，低气耗；
——双作用气缸，可选行程范围；
——智能定位器与位置检测器分开安装，适用于恶劣的环境条件；
——执行机构耐高温，最高可达150℃；
——具有机械卡涩报警功能；
——气缸启动压力低，可调性能好，响应时间快
——系统故障率低，日常运行免维护。


结构及特性

        智能型直行程二次风门气动执行机构由现场气动执行机构和就地控制柜两部分组成，控制柜中安装智能定位器和空气处理单元，位置检测器安装在现场执行机构上，位置反馈功能通过智能定位器内部可选插件来实现，可按要求实现三断保护功能。执行机构行程根据用户要求选择，整个系统结构设计追求简洁牢固，性能稳定可靠。

技术参数

——动作形式：双作用；
——气源压力：0.2～0.7MPa；
——输入信号：4－20mADC；
——输出信号：4－20mADC；
——工作环境温度：－30℃～＋150℃；
——定位器控制精度：≤0.2%；
——系统控制精度：≤0.5%；
——摆动范围：±45º；
——静态耗气量：＜20NL/min；
——反馈信号相互误差：≤1.0%；
——负载时气缸全行程动作时间：≤12s。
1-130520111925X8
DWE-C型

产品特点

—— 智能型角行程二次风门气动执行机构由控制精度高，调试方便；
——双作用角行程气缸，行程范围任意设定；
——执行机构耐高温，最高可达150℃；
——气缸启动压力低，可调性能好，响应时间快；
——气缸无油润滑，低气耗；
——智能定位器与位置检测器分开安装，适用于恶劣的环境条件，日常操作方便；
——具有机械卡涩报警功能；
——可选配手动机构；
——系统故障率低；
——日常运行免维护。


结构及特性

        现场气动执行机构和就地控制柜两部分组成，控制柜中安装智能定位器和空气处理单元，位置检测器安装在现场执行机构上，位置反馈功能可通过智能定位器内部可选插件来实现，可按要求实现三断保护功能。执行机构动作角度根据用户要求选择，整个系统结构设计追求简洁牢固，性能稳定可靠。

技术参数

—— 动作形式：双作用；
——气源压力：0.2～0.7MPa；
——输入信号：4－20mADC；
——输出信号：4－20mADC
——工作环境温度：－30℃～＋150℃
——定位器控制精度：≤0.2%
——系统控制精度：≤0.5%
——摆动范围：±45º
——静态耗气量：＜20NL/min
——反馈信号相互误差：≤1.0%；
—— 负载时气缸全行程动作时间：≤16s。
